Initiation électronique 27
Les régulateurs
Suite à la question de serge , voici quelques explications sur les régulateurs de tension fixe
Descriptions
Un régulateur fixe sert à réguler ou stabiliser un potentiel sur sa broche de sortie , il peut être fixe ou réglable ( vis de réglage 25 tours ) et être positif ou négatif par rapport à la masse ( ex: 7805 positif avec en sortie +5V et 7905 négatif avec en sortie -5V ) .
Symboles
vi = Vin ( tension d' entrée )
vo = Vout ( tension de sortie )
gnd = Ground ( la masse )
Unités ; Formules
Le montage d' un régulateur est très simple , la patte 1 est l' entrée , la patte 2 se branche à la masse et la patte 3 est la sortie .
Il faut éviter d' alimenter l' entrée avec une tension trop forte par rapport à la sortie pour éviter qu' il ne chauffe pour rien , de préférence 2 à 4 volts en plus donc prendre un transformateur et un système de redressement adapté .
| Us | Is | C1 | D1 | TR1 | Utr1 | Fu1 | |
| Type | Tension de sortie |
Intensité de sortie MAX |
Condensateur de filtrage MINI |
Pont ou Diodes |
Puissance transfo |
Tension transfo |
Fusible secteur |
| 7805 | + 5 V | 1 A | 2200 mF - 16 V | 1,5A 100V | 16 VA | 9 V | 100 mA |
| 78L05 | + 5 V | 0,1 A | 220 mF - 16 V | 0,5A 100V | 1 VA | 9 V | 100 mA |
| 78T05 | + 5 V | 3 A | 4700 mF - 16 V | 4 A 100V | 30 VA | 9 V | 200 mA |
| 7806 | + 6 V | 1 A | 2200 mF - 16 V | 1,5A 100V | 16 VA | 9 V | 100 mA |
| 7808 | + 8 V | 1 A | 2200 mF - 25 V | 1,5A 100V | 16 VA | 12 V | 100 mA |
| 7809 | + 9 V | 1 A | 2200 mF - 25 V | 1,5A 100V | 16 VA | 12 V | 100 mA |
| 7812 | + 12 V | 1 A | 2200 mF - 35 V | 1,5A 100V | 16 VA | 15 V | 100 mA |
| 78L12 | + 12 V | 0,1 A | 220 mF - 35 V | 0,5A 100V | 3 VA | 15 V | 100 mA |
| 78T12 | + 12 V | 3 A | 4700 mF - 35 V | 4 A 100V | 48 VA | 15 V | 400 mA |
| 7815 | + 15 V | 1 A | 2200 mF - 35 V | 1,5A 100V | 26 VA | 18 V | 200 mA |
| 7818 | + 18 V | 1 A | 2200 mF - 40 V | 1,5A 100V | 26 VA | 24 V | 200 mA |
| 7824 | + 24 V | 1 A | 2200 mF - 40 V | 1,5A 100V | 26 VA | 24 V | 200 mA |
Ceci est un tableau en exemple avec les différents composants pour faire des alimentations fixes .
et voici le montage :
les Valeurs
La valeur indique généralement la tension de sortie , 78L05 pour 05 Volts ; 78T12 pour 12 Volts .
La série 78xx indique une sortie positive par rapport à la masse et la série 79xx indique une sortie négative .
Le " L " est utilisé pour les boîtiers TO 92 , I
max 100mA
Le " T " est utilisé pour les boîtiers TO220 , I
max 1A
Le " K" ou " CK "ou " KC " pour
des boîtiers TO3 , I max 1,5A ..
Le " S " pour des boîtiers TO220 , I max 2A
Utilisations
Les régulateurs peuvent êtres positifs ou négatifs

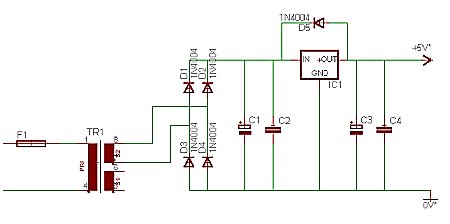

donc voici le branchement en positif :

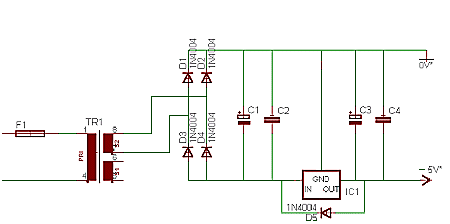

et en négatif :

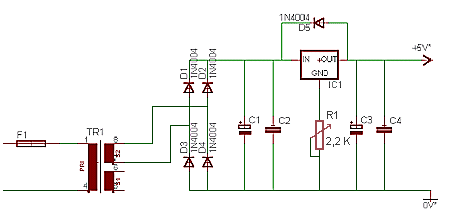

il est aussi possible de modifier la valeur de la sortie en changeant la référence gnd , grâce à ce montage nous avons avec un régulateur 5V et un potentiomètre de 2,2 K en sortie une tension de 5 à 15 V .Ceci est valable aussi en négatif .

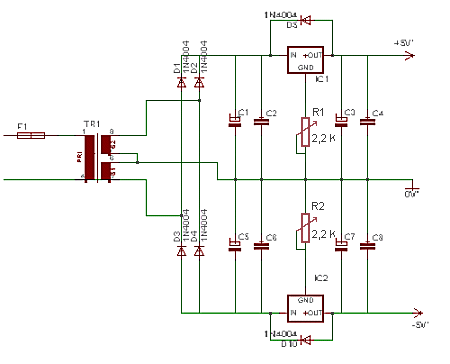

et pour finir voici le montage au complet :
