Initiation électronique 26

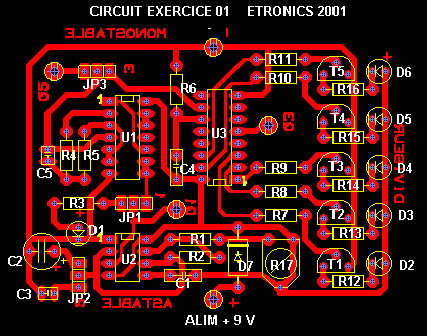

Le circuit exercice de soudure 01

Ce circuit vous permet de pratiquer la soudure , de réviser tous les composants déjà vu dans la théorie .

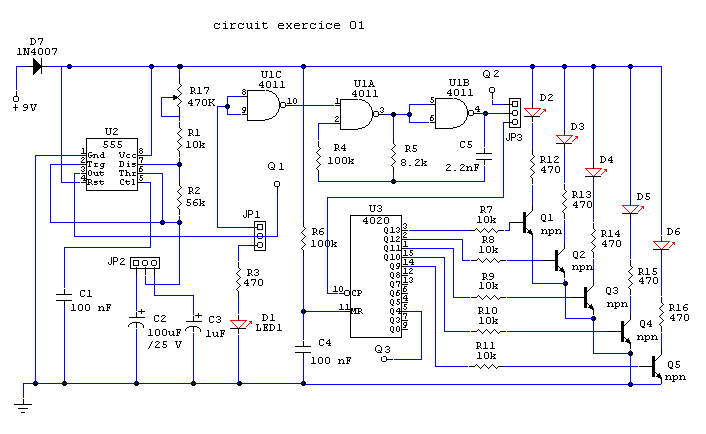

Il se compose d' un circuit astable à base de NE555 , d' un mono stable autour d' un CD4011 , et d' un diviseur CD4020 ,le tout pouvant servir par module ou ensemble grâce à des jumpers 1,2,3 . En mode module par module les sortie S1,S2,S3 vous permettent de tester d' autres circuits extérieur ou même de pouvoir tester un NE555 ou CD4011 si vous placez des supports de circuits sur la plaque exercice 01 .





Pour plus de renseignement contactez moi Email

et pour la suite de ce montage exercice aller sur ces pages   suite exercices
