Circuit exercice
Le circuit exercice 01
Ce circuit vous permet de pratiquer , la soudure , de réviser tous les composants déjà vu dans la théorie .
Il se compose d' un circuit Astable à base de NE555 , d' un mono stable autour d' un CD4011 , et d' un diviseur CD4020 ,le tout pouvant servir par module ou ensemble grâce à des jumpers 1,2,3 . En mode module par module les sortie S1,S2,S3 vous permettent de tester d' autres circuits extérieur ou même de pouvoir tester un NE555 ou CD4011 si vous placez des supports sur la plaque exercice 01 .
Le schéma :

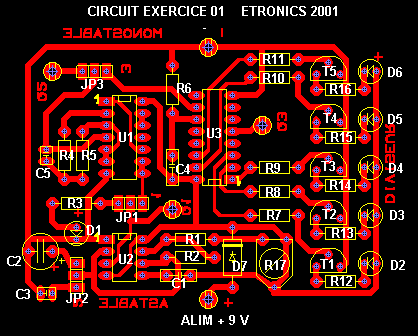

Le circuit imprimé ( 80 x 65 mm ) :
La liste des composants :
| Résistances | |||
| R1 : | 56 k | ( vert ,bleu, orange ) | |
| R2 , R7, R8, R9, R10 ,R11: | 10 k | ( marron ,noir, orange ) | |
| R3 ,R12 ,R13 ,R14 ,R15 ,R16 : | 470 | ( jaune ,violet ,marron ) | |
| R4 ,R6 : | 100 k | ( marron ,noir, jaune ) | |
| R5 : | 8,2 k | ( gris ,rouge ,rouge ) | |
| Ajustable | R17 : | 470 K | résistance ajustable horizontal |
| Condensateurs | |||
| C1 ,C4 : | 100 nF | ||
| C2 : | 100 µF / 25 V radial | ||
| C3 : | 1µF / 63V | ||
| C5 : | 2,2 nF | ||
| Diodes | : | ||
| D1 : | LED Verte 5 mm | ||
| D2 à D6 : | LED rouge 5 mm | ||
| D7 | 1N4007 | ||
| Transistors | |||
| 5 transistors de type NPN | Type BC237 ou 2N2222 | ou BC548 | |
| Circuits | |||
| U1 : | CD4011 | 4 portes nand | |
| U2 : | NE555 | Timer | |
| U3 : | CD4020 | Diviseur | |
| support circuit | 1 support 8 broches | ||
| 1 support 14 broches | |||
| 1 support 16 broches | |||
| 1 barette | mâle au pas de 2,54 droite sécable | 10 contacts ou plus | |
| 3 jumpers | cavalier au pas de 2,54 | ||
Ce circuit est recouvert d' une résine soudable de couleur verte pour éviter que le cuivre ne s' oxyde au contact de l 'air , nous pouvons donc souder les composants directement dessus .
Les premiers composants à souder sont les résistances en fait les composants les plus bas , pour une affaire de présentation nous placerons toutes les résistances dans le même sens , c' est à dire par exemple avec la bande de tolérance vers la droite pour toutes les résistances horizontales et la bande en haut pour les verticales .Bien sur les pattes doivent étres pliées de façon symétrique .
Ensuite nous pouvons placer la diode D7 ( 1N4007 ) , bien repérer le sens avec la flèche .
Pour la suite nous pouvons placer les supports de circuit en plaçant le détronpeur qui ce trouve du coté de la broche 1 du bon coté , ou directement les circuits en les mettant dans le bon sens .La patte 1 est repéré sur le circuit imprimé et sur le circuit d' implantation .
Les condensateurs viennent ce placer par ordre de grandeur , contrôler le sens positif et négatif pour les condensateurs polarisés .
Puis les transistors , le plat sert de repérage pour le sens .
Et R17 la résistance variable , la régler au milieu .
les barrettes coupées en portions de 3 connecteurs pour les cavaliers .Placez un cavalier jp2 coté c2 par exemple et un cavalier sur jp1 coté led .
et en fin les leds , attention au sens , le plat sur la gauche est la cathode ou la patte le plus courte .
Soudez maintenant deux fils , un rouge pour le plus sur la borne + 9v et un bleu pour le moins de l' autre coté sur la borne - .
TEST de fonctionnement :
Contrôlez encore une fois que tout est correctement placé , le cavalier jp2 coté c2 et le cavalier jp1 coté led .
Branchez le montage sur une alimentation continue de 5 à 12 Volts , le fils rouge au plus et le bleu au moins .
La led doit clignoter
 |
 |
