Émetteur récepteur courant porteur
Le principe
Le but de ce montage est de savoir à distance si un appareil électrique ici un chauffage est sous tension .Un émetteur se trouve dans le chauffage et le récepteur indique dans une autre pièce de la maison si il est sous tension .Pour ne pas avoir à refaire l' installation électrique nous allons utiliser le courant du secteur pour véhiculé notre information .
Nous allons donc utiliser le 220 v alternatif du secteur et lui ajouter une fréquence de 25 KHz sous forme de créneaux pour envoyer l' information vers le récepteur afin qu' il allume une led , indiquant ainsi que le chauffage est branché .
Pour éviter tout problèmes de parasites qui pourraient déclencher le récepteur avec une seule impulsion , nous allons envoyer plusieurs impulsions avec un intervalle régulier de 4,5 Secondes .Lorsque le récepteur recevra ces impulsions il les comptera et au bout de la quatrième il mettra la led d' indication en marche .Si ces impulsions sont des parasites il faut qu' elles soit au nombre de 4 avec un temps intermédiaire de 4,5 S ce qui est impossible à faire .
Si l' émetteur s' arrête , au bout de 5 s à 6 s le récepteur s' arrête .

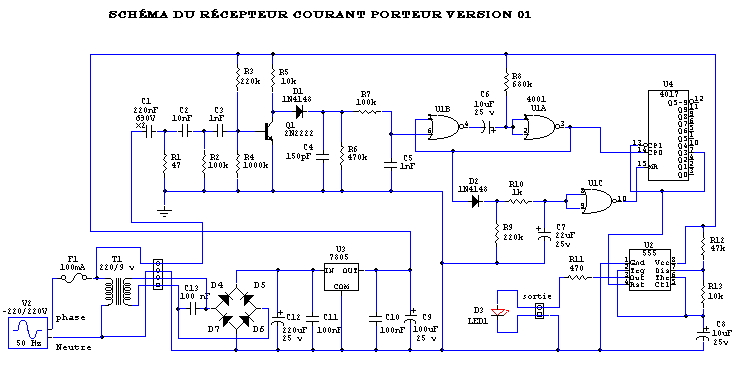

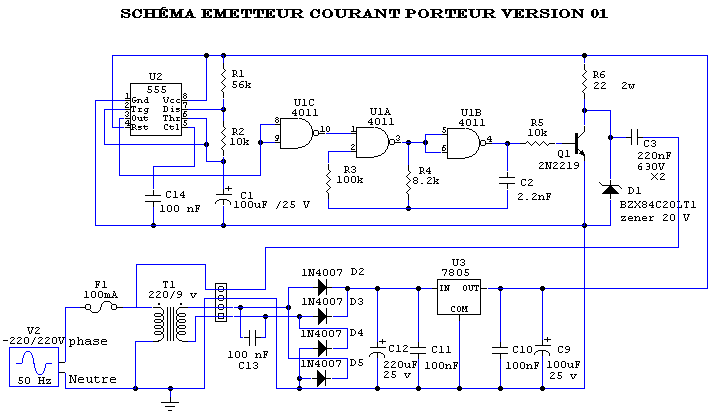

les schémas et fonctionnement
Pour faire fonctionner notre montage nous avons besoins d' une alimentation en 5 Volts continue , pour cela nous utilisons un transformateur 220 / 9 V de 1,7 ou 2,2 VA .Le primaire du transformateur est protégé par un fusible de 100 mA si une des diodes d2 à d5 viennent à ce mettre en court circuit .Le secondaire arrive sur le bornier , le condensateur C13 permet d' éliminer des parasites secteur .Les diodes d2 à d5 forment un pont de redressement pour transformer la tension alternative du transformateur en tension continue avec l' aide de C12 et C11 , ensuite il ne reste plus qu' a U3 d' abaisser la tension continue en 5 Volts .Le circuit U3 est un régulateur positif 7805 , la patte de gauche est l' entrée E ( in), au milieu la masse M ( com ) et la patte de droite la sortie S ( out ) .

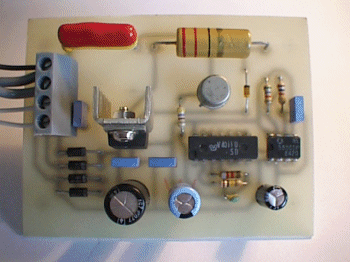

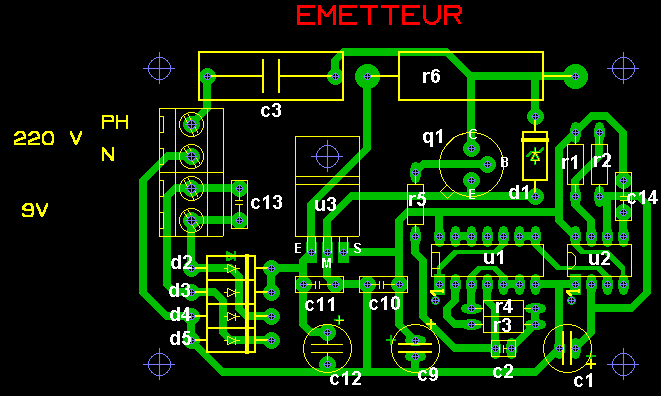

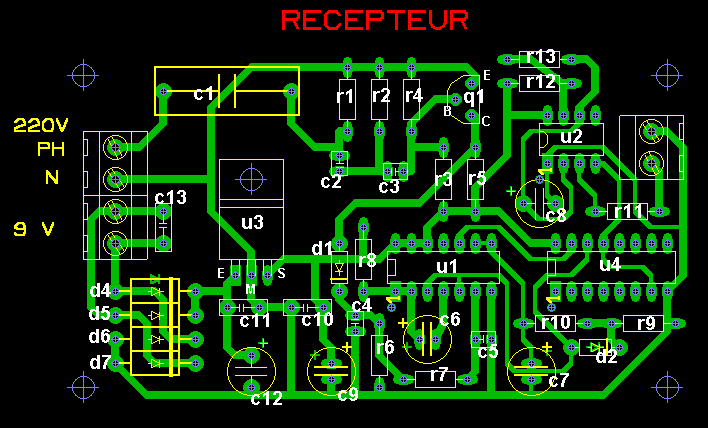

les photos des circuits
Liste des composants :
Emetteur | |||
Résistances | |||
R1 : | 56 k | ( vert ,bleu, orange ) | |
R2 ,R5 : | 10 k | ( marron ,noir, orange ) | |
R3 : | 100 K | ( marron ,noir ,jaune ) | |
R4 : | 8,2 K | ( gris ,rouge, rouge ) | |
R6 : | 22 Ohms 2 Watts | ( rouge ,rouge ,noir ) | |
Condensateurs | |||
C1 ,C9 : | 100 µF / 25 V radial | ||
C2 : | 2,2 nF | ||
C3 : | 220 nF / 630 V X2 | ||
C10 ,C11 ,C13 ,C14 : | 100 nF | ||
C12 : | 220µF /25 V radial | ||
Diodes | : | ||
D1 | BZX84C20 | Zener 20 Volts | |
D3 | LED rouge 5mm | ||
D2 à D5 : | 1N4007 | ||
Transistors | |||
2N2219 | NPN | ||
Circuits | |||
U1 : | CD4011 | 4 portes nand | |
U2 : | NE555 | Timer | |
U3 : | LM7805 | Régulateur 5 V | |
Transformateur | |||
220 / 9 v 16VA | |||
support fusible boîtier | pour fusible 5 x 20 | ||
Fusible | 100 ma | ||
bornier | 4 contacts |
Récepteur | |||
Résistances | |||
R1 : | 47 | ( jaune ,violet, noir ) | |
R2 ,R7 : | 100 k | ( marron ,noir, jaune ) | |
R3 ,R9 : | 220 k | ( rouge ,rouge ,jaune ) | |
R4 : | 1 M | ( marron ,noir , vert ) | |
R5 ,R13 : | 10 k | ( marron ,noir ,orange ) | |
R6 : | 470 k | ( jaune ,violet ,jaune ) | |
R8 : | 680 k | ( bleu , gris ,jaune ) | |
R10 : | 1 k | ( marron ,noir ,rouge ) | |
R11 : | 470 | ( jaune ,violet ,marron ) | |
R12 : | 47 k | ( jaune , violet , orange ) | |
Condensateurs | |||
C1 : | 220 nF / 630 V X2 | ||
C2 : | 10 nF | ||
C3 ,C5 : | 1 nF | ||
C4 : | 150 pF | ||
C6 ,C8 : | 10µF /25 V radial | ||
C7 : | 22µF /25 V radial | ||
C9 : | 100µF /25 V radial | ||
C10 ,C11 ,C13 : | 100 nF | ||
C12 : | 220µF /25 V radial | ||
Diodes | : | ||
D1 ,D2 : | 1N4148 | ||
D3 : | LED Rouge 5 mm | ||
D4 à D7 : | 1N4007 | ||
Transistors | |||
2N2222 | ou équivalent | ||
Circuits | |||
U1 : | CD4001 | 4 portes nor | |
U2 : | NE555 | Timer | |
U3 : | LM7805 | Régulateur 5V | |
U4: | CD4017 | ||
Transformateur | 220 / 9 v 16VA | ||
support fusible boîtier | pour fusible 5 x 20 | ||
Fusible | 100 ma | ||
bornier | 4 contacts | ||
2 contacts |
