Émetteur récepteur courant porteur suite

Le Montage

Le circuit émetteur :

Comme d' habitude il faut commencer par souder les composants les plus bas , la diode zener est une petite diode avec un anneau noir pour le repérage et dessus la valeur BZX 20 pour 20V , ensuite les résistances sauf R6 pour la fin , puis les diodes 1N4007 .

Les condensateurs , C2 : 2,2 nF marqué 2n2 et les autres 100 nF puis 100µF ..... sauf C3 : 220 nF pour l' instant .

Le régulateur se pose à plat avec un vis et un écrou pour le bloquer , ensuite soudez les 3 pattes .

Pour les circuits vous pouvez les souder directement sur le circuit imprimé .

Le transistor 2N2219 doit être soudé à 2 ou 3 mm au dessus de la plaque .L' ergot repère l' émetteur du transistor .

la résistance R6 : 22 ohms

les borniers

DONC TOUS LES COMPOSANTS SONT MONTES SAUF C3 .

Le circuit récepteur :

Même procédure , les diodes 1N4148 , les résistances , les diodes 1N4007 , les condensateurs , le régulateur , les circuits , le transistor , les borniers , la led . Enfin tout sauf C1 : 220 nF 630 V

Les essais

Dans un premier temps nous allons tester le bon fonctionnement de chaque circuit puis nous allons les relier sans le passage par le 220 et enfin avec les deux condensateurs au 220 .

Le circuit émetteur :

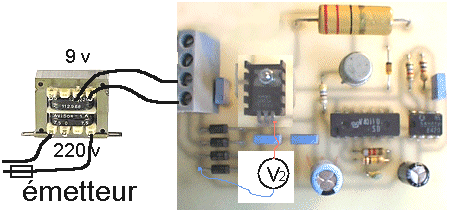

le premier essais consiste à alimenter notre transformateur avec le 220 v et en sortie nous branchons notre montage comme dans la figure ci dessus .Si vous vous posez des questions comme , ou est le plus , le moins ? ou ce trouve le 220 v sur le transformateur ? ALORS LA JE DIT STOP , vous n' êtes pas encore prés pour faire ce type de montage .L' utilisation du 220 v est très dangereux , je ne serai en aucun cas responsable de tout dommages .......

Bon maintenant que c' est branché et que votre disjoncteur n' a pas sauté , nous allons prendre quelques mesures .

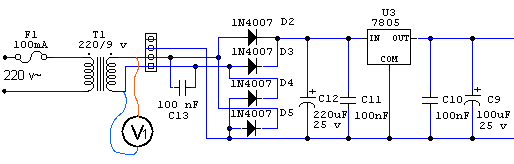

la premiere mesure est celle de la sortie du transformateur , placez vous sur le calibre ~ et sur 100 v , vous devez avoir une tension entre 9 et 15 v ~ .

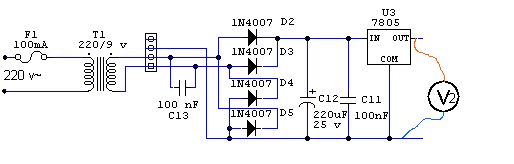

ensuite contrôlez la tension en sorti du régulateur , changez de calibre 20 v continue , vous devez avoir 5 Volts .

ainsi qu ' aux bornes d' alimentation des circuits .

nous allons maintenant voir si notre signal d' emission fonctionne .

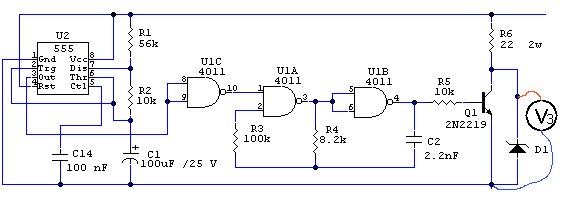

le ne555 est monté en Astable , il commande via la porte C du 4011 un oscillateur formé par les portes A et B , le transistor 2N2219 amplifie le signal que nous retrouvons au borne du collecteur ou aussi de la diode D1 ( zener 20v ).

A l' aide du multimètre contrôlez la tension V3 , 13v à 14v pour le niveau haut puis le signal 7 v de moyenne , cette tension varie au rythme de la sortie du ne555 .vous pouvez aussi regarder la tension de commande sur la base du transistor .

ensuite nous passons au récepteur

Le circuit récepteur :

Le premier essais consiste à alimenter notre deuxième transformateur avec le 220 v et en sortie nous branchons notre montage comme pour l' émetteur , nous contrôlons la tension V1 et V2 , ainsi que la tension d' alimentation des circuits 5v .

Les tests

Maintenant nous allons essayer une liaison sans passer par le 220 v

Il faut souder le coté droit des condensateurs et mettre un fil entre les pattes de gauche comme sur le dessin ci dessous et faire la liaison des masses .

les deux transformateurs alimente chaque montage séparément .Le  220 V NE SERT QUE POUR LE PRIMAIRE DES TRANSFORMATEUR .

le montage doit fonctionner sans problème , si cela ne fonctionne pas il est encore possible de toucher tous les composants car nous n' avons que du 9v alternatif ou des tensions continues , en effet lorsque le montage sera branché sur le secteur il faudra prendre soin de repérer le neutre et la phase pour les deux montages pour limiter les risques .

donc si cela ne fonctionne pas , il faut suivre le signal qui sort de l' émetteur et rentre dans le récepteur à chaque niveaux en suivant le schéma .Le montage est fait de manière qu 'avec un simple multimètre le dépannage soit possible .

Si le fonctionnement est correcte passons à l' étape finale

il faut souder la deuxième patte des condensateurs et brancher le 220 comme indiqué en respectant la phase et neutre :

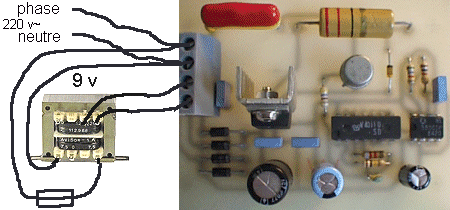

ÉMETTEUR

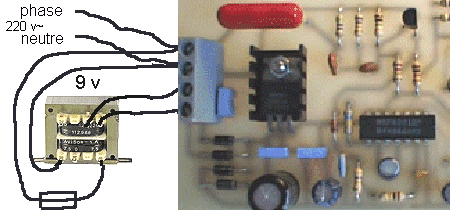

RÉCEPTEUR

Pour cela il suffit de faire un test sur un bloc de prises pour déterminer ou ce trouve la phase avec un tournevis testeur ou entre la prise de terre et une des fiches . Commencer  par brancher les deux montages sur la même prise et ensuite essayez avec une rallonge de quelques mètres puis de la prise de la pièce d' à coté et enfin à l' emplacement le plus éloigné possible de la maison , voir chez le voisin , de toute façon la porté du montage ne dépasse pas 50 mètres .

l'outil le plus simple pour tester la phase .
