Circuit exercice suite

Le Dépannage

Le montage est divisé en plusieurs parties

La partie 1 est notre astable avec le NE555 .

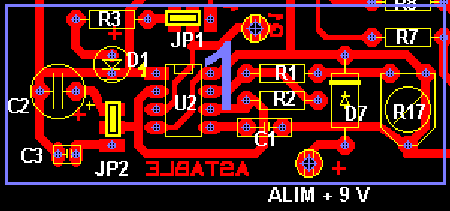

Pour contrôler le bon fonctionnement il faut alimenter le montage avec une tension de 5 à 15 volts , 9 v convient bien , ensuite il faut mettre le cavalier JP1 du milieu et vers la résistance R3 et le cavalier JP2 sur les broches milieu et vers C2

La led D1 doit clignoter .

Utilisez votre contrôleur pour mesurer la tension de votre pile , ensuite alimentez votre montage et contrôlez la tension entre les bornes plus et moins du circuit vous devez avoir aux alentours de 9V et puis après la diode D7 par rapport au moins .contrôlez aussi le sens de D1 et de D7 ( la diode D7 provoque une petite chute de tension ).

si cela ne fonctionne pas contrôlez le sens de U2 , le circuit est peu être a l' envers .
contrôlez si vous avez plus ou moins 9 volts entre la patte 8 ( le + ) et la patte 1 ( le - ) ,
