Initiation électronique 08
Nous avons utiliser un led ou del (diode électroluminescente) ou en Anglais : L.E.D ( light emitting diode) qui éclaire lorsqu' elle est parcourue par un courant de l'anode vers la cathode.
Maintenant inversons le sens de la diode led , le courant ne passe plus est elle n' éclaire pas .
C'est le principe des diodes , le courant passe dans le sens de la flèche , mais il est bloqué si l' on inverse la diode .
sens d' une diode
une diode permet de mettre des barrières dans les circuits électroniques laissant passer le courant à certains endroits et le bloquant à d' autres .
dans
cette configuration la pile alimente le circuit,
si l' on inverse la pile , la diode est bloqué est le courant ne
passe pas , donc le circuit est protégé d' une inversion d'
alimentation .
cette

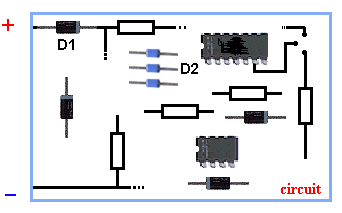

diode ( D1 ) de protection ce retrouve souvent
au début du circuit d' alimentation .Les diodes D2 plus petites
sont des diodes de liaisons , elles laissent passer les signaux
logiques des circuits .
