Le NE555
Le NE 555 et NE 556 ( double 555 ) est ce que l' on nomme un TIMER , circuit minuterie ou base de temps .
Quelques rappel sur les circuits intégrés :
Un circuit intégrés rassemble en fait de nombreux circuits primaires , ces circuits sont fait de transistors , diodes , résistances et parfois condensateurs de très petites valeurs , mais il n' est pas possible de mettre des valeurs comme des µF , donc la plupart des circuits demandent de leurs adjoindre des condensateurs extérieurs .
Un circuit doit être alimenter par une tension au bornes indiqué (-) et ( + ) ou gnd ( ground -) et Vcc ( V+ ).Pour le NE555 l' alimentation peut être comprise entre 4,5 V et 16 V , mais ce n' est pas le cas de tous les circuits intégrés .
Les broches ou pattes sont au nombre de 8 , pour notre 555 il existe deux type de boîtier :
les
boîtiers DIP standard et la version miniature SOP
Le repérage de la broche n°1 se fait par une encoche sur le bord du circuit ou un rond sur le circuit , le sens des écritures sur notre circuit indique aussi sont sens .

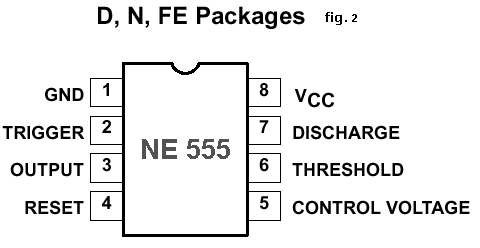

Comme le montre la figure 2 plus haut le comptage des broches va de la n°1 à gauche vers le bas jusqu' au n°4 puis l' on passe à la broche opposée et l' on part vers le haut jusqu' à n°8 .Ce système de comptage des broches est valable pour des circuits ayant deux rangées de broche .
Le principe de fonctionnement du 555 :
La valeur de la fréquence d'oscillation en sortie dépend des composants C1, R1,R2 externe.
Fonction Astable
Un circuit Astable produit un signal alternatif , niveau haut et bas de façon régulière , pour réaliser cette fonction avec un 555 il faut brancher ces broches comme ci dessous :
Le condensateur C1 peut être polarisé ou non , R2 ajuste la largueur des créneau et R1 la période .la tension du signal de sortie est égale à la tension d' alimentation du circuit .La fréquence n' est pas modifié si la tension d' alimentation change , contrairement au autres montages Astables ( transistors ou portes logiques ).
faite ce petit montage comme expérience :
puis
modifié la valeur de C1 par 10µF puis changez R1 et R2 ,
minimum 1K.
Fonction Mono stable

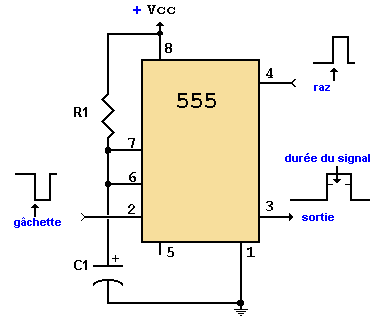

La fonction mono stable ne produit qu' un seul créneau sur la sortie 3 , lorsque la gâchette 2 est soumise à une impulsion niveau haut vers bas .La durée du signal de sortie et fonction de C1 et R1 .Un circuit mono stable permet de fixer la largueur d' un signal aléatoire venant de la gâchette .

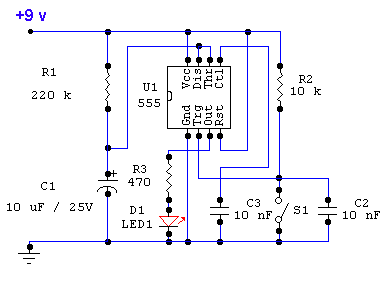

Application mono stable : S1 déclenche le signal de sortie pour allumer la LED pendant un temps déterminé par R1 et C1.
