Pour Florent , décembre 2001

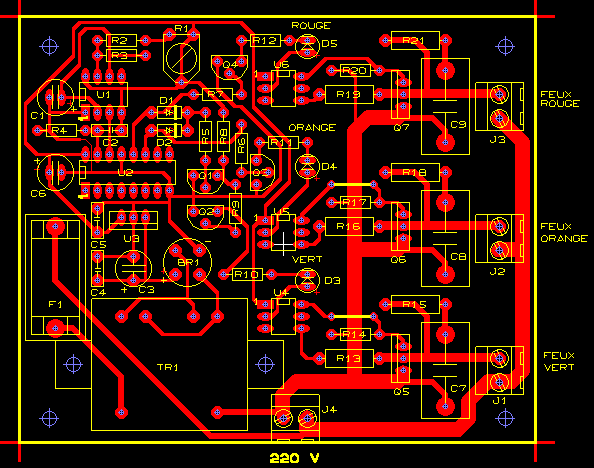

Le montage est basé sur l' utilisation d' un compteur CD4017 , les impulsions d' horloge proviennent d' un NE555 monté en oscillateur astable . Pour limiter le nombre de composants on utilise la broche 12 du 4017 ainsi seulement deux sorties du compteur commande les 3 lampes .La lampe verte est commandé par le transistor Q2 via Q1 et deux diodes D1,D2 qui forment une porte OU .Pour l' alimentation de puissance nous utilisons un opto-triac MOC3041 qui commande le triac de puissance afin de séparer la commande en base tension de la puissance en 220 v .L' alimention base tension est obtenue par un transformateur , pont de diode et régulateur 7812 .
|

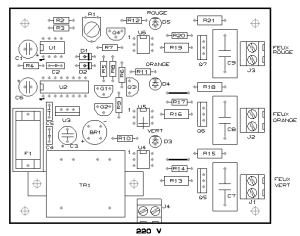

Désignation |
Quantité |
Référence |
Description |
| Résistance var AJUST Horizontal 470k | 1 | R1 | |
| Résistances
10k AXIAL1/4 390k AXIAL1/4 100k AXIAL1/4 1k AXIAL1/4 330 AXIAL1/4 22 AXIAL 1/2 27 AXIAL 1/2 |
5 1 2 3 3 3 3 |
R2,R5,R6,R7,R9 R3 R4,R8 R10,R11,R12 R14,R17,R20 R15,R18,R21 R13,R16,R19 |
|
| Condensateurs 10uF POLAR
25V .1uF Céramique 63V 470uF POLAR 25V 100uF POLAR 25V 100nF X2 400V |
1 3 1 1 3 |
C1 C2,C4,C5 C3 C6 C7,C8,C9 |
|
| Diodes 1N4148 | 2 | D1,D2 | |
| Pont de diodes 1A B80C1000 | 1 | BR1 | |
| LED ROUGE Diam 3mm LED Orange Diam 3mm LED Verte Diam 3mm |
1 1 1 |
D3 D4 D5 |
|
| Transistors BC237ou BC547 TO-92B | 4 | Q1,Q2,Q3,Q4 | |
| Triac 4A 400V ou 6A 400V | 3 | Q5,Q6,Q7 | |
| Support S FUSE | 1 | SF1 | |
| Fusible 5x 20 de 200mA | 1 | F1 | |
| Transformateur 220/2x12 1,5 VA | 1 | T1 | |
| Circuit NE555 DIP8 | 1 | U1 | |
| Circuit CD 4017 DIP16 | 1 | U2 | |
| Régulateur 7812 TO-92 | 1 | U3 | |
| MOC3041 Opto-triac | 3 | U4,U5,U6 | |
| Borniers de jonction Pas de 5 mm | 4 | J1,J2,J3,J4 | |
| Lampes 220 V | 3 | L1,L2,L3 | |
| Circuit feux tricolores | 1 | PCB EF02 | Boutique |
Boîtier recommandé : L 120 x P 180 x H 50
30 €
| Dossier |
Cliquez |
Format |
Taille |
| EF02 complet |  |
ef02.zip | 161Ko |
|
Documentation |
Cliquez | Format | Taille |
| CD4017 | |
CD4017.pdf | 166Ko |
Adresse électronique : contactez moi
