Les multiplexeurs logiques sont des fonctions logiques particulières , elles consistent à fournir en sortie un signal d' entrée sélectionné .Ils permettent des aiguillages de l' information comme exemple un multiplexeur 8 canaux d' entrées avec une sortie commune et 3 entrées de commande pour sélectionner quel canaux d' entrée va sortir du circuit logique .

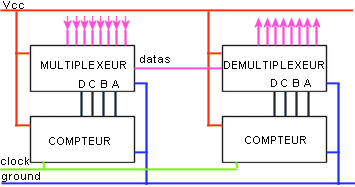

Un multiplexeur permet de faire passer des informations venant de plusieurs entrées IN dans un seul fil de sortie OUT , et pour décoder de l' autre coté nous pouvons mettre un démultiplexeur ou un circuit logique qui puisse décoder les datas .
Plus simplement un multiplexeur :
1.4.1.Les multiplexeurs logiques :
La liste est longue mais prenons quelques exemples , le 74HCT 157 est un multiplexeur ayant 4 blocs avec deux entrées et une sortie commune par bloc .On parle de multiplexeur de 2 vers 1 .

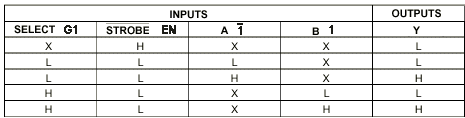

Tableau de fonctionnement :
La broche 1 (G1) Select permet de sélectionné les entrées , et la fonction Strobe ou enable (15) met les sorties dans un état Low .
Pour le 74HCT153 multiplexeur 4 entrées
Les broches 14 et 2 (S0,S1) sélectionnent les entrées , si S0 et S1 sont à l' état bas ce sont les entrées 0 des deux blocs qui se retrouve respectivement sur les sorties communes broches 7 et 9 etc.. Si un signal H se trouve sur la broche 1 (EN4) enable , la sorties 4 ( broche 7 ) est bloqué dans un état Low .De même la deuxième broche 15 enable met la deuxième sortie 4 ( broche 9 ) dans un état Low .

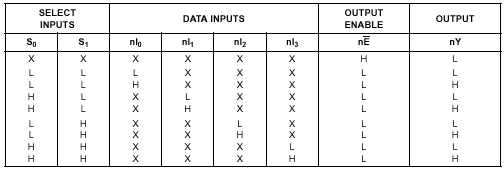

Tableau de fonctionnement :

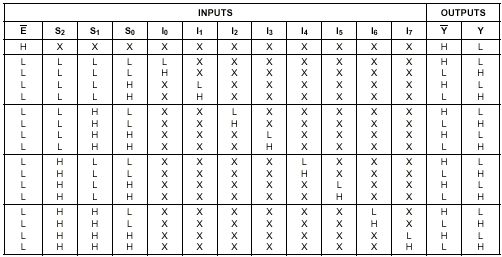

Le 74HCT151 multiplexeur 8 entrées
1.4.1.Les multiplexeurs ANALOGIQUES :
Le CD4051
Ce multiplexeur analogique 8 entrées ou sorties car il peut faire démultiplexeur est aussi appelé Multiplexeur 8 canaux. Il est capable de transmettre l' information aussi bien de façon Digitale qu' Analogique et même faire transiter un signal alternatif .En effet l' entrée Vee est normalement à relier au moins de l' alimentation mais si on relie cette borne 7 au -V et la borne 8 au zéro et la borne 16 au +V , nous avons une alimentation symétrique qui permet de faire transiter des signaux alternatifs .
La broche 6 (E ) ou Inhibit permet la neutralisation du circuit , si elle est à 1 tous les canaux sont ouverts et donc les informations ne passent plus .
Les entrées de commande S0 , S1 , S2 permettent le codage des canaux :
Le CD4052
Ce multiplexeur analogique deux fois 4 entrées ou sorties car il peut aussi faire démultiplexeur .
| 74HC151 | 8-input multiplexer |
| 74HCT151 | 8-input multiplexer |
| 74HC153 | Dual 4-input multiplexer |
| 74HCT153 | Dual 4-input multiplexer |
| 74LV153 | Dual 4-input multiplexer |
| 74F153 | Dual 4-line to 1-line multiplexer |
| 74AHC157 | Quad 2-input multiplexer |
| 74AHCT157 | Quad 2-input multiplexer |
| 74HC157 | Quad 2-input multiplexer |
| 74HCT157 | Quad 2-input multiplexer |
| 74LVC157A | Quad 2-input multiplexer |
| 74F157A | Data selectors/multiplexers |
| 74HC158 | Quad 2-input multiplexer; inverting |
| 74HCT158 | Quad 2-input multiplexer; inverting |
| 74F158A | Data selectors/multiplexers |
| 74HC251 | 8-input multiplexer; 3-state |
| 74HCT251 | 8-input multiplexer; 3-state |
| 74LV251 | 8-input multiplexer (3-State) |
| 74HC253 | Dual 4-input multiplexer; 3-state |
| 74HCT253 | Dual 4-input multiplexer; 3-state |
| 74F253 | Dual 4-bit input multiplexer (3-State) |
| 74AHC257 | Quad 2-input multiplexer; 3-state |
| 74AHCT257 | Quad 2-input multiplexer; 3-state |
| 74HC257 | Quad 2-input multiplexer; 3-state |
| 74HCT257 | Quad 2-input multiplexer; 3-state |
| 74LVC257A | Quad 2-input multiplexer with 5 V tolerant inputs/outputs (3-State) |
| 74F257A | Quad 2-line to 1-line selector/multiplexer, non-inverting (3-State) |
| 74HC258 | Quad 2-input multiplexer; 3-state; inverting |
| 74HCT258 | Quad 2-input multiplexer; 3-state; inverting |
| 74F258A | Quad 2-line to 1-line selector/multiplexer, inverting (3-State) |
| 74F298 | Quad 2-input multiplexer with storage |
| 74F711-1 | Multiplexers |
| 74F711A | Multiplexers |
| 74F712-1 | Multiplexers |
| 74F712A | Multiplexers |
Dernière mise à jour le 04/03/2002 .
