Ces petits détecteurs permettent la réception, l'amplification, la démodulation et la mise en forme des signaux infrarouges issus de télécommandes infrarouges (le module ressort directement les créneaux du codage). Idéal pour la réalisation de récepteur de télécommandes infrarouge. Excellente sensibilité. Grande fiabilité et immunité aux perturbations
- Portée: 6~7 m / 70° env.
- Dimensions (avec pattes de fixation): 24 x 9 x 22
mm.
- Alimentation: 5 VCC.
- Consommation: 1,8 mA..
Module de réception infrarouge Sony SBX 1620-52
Fréquence de détection: 37,9KHz +/- 3,5KHz
Alimentation : 5V
Consommation en courant: 2mA
Distance de détection 7 m en ligne droite
Angle d'ouverture: 40° horizontal, 25° vertical
Module de réception infrarouge Liteon LTM8848
Fréquence de détection: 36KHz +/- 3KHz
Alimentation : 5V
Consommation en courant: 5mA
Distance de détection max 10 m en ligne droite
Angle d'ouverture: 60° horizontal, 25° vertical
Module de réception infrarouge Vishay TSOP 1736
Fréquence de détection: 36KHz +/- 3KHz
Alimentation : 5V
Consommation en courant: 5mA
Distance de détection max 10 m en ligne droite
Angle d'ouverture: 70° horizontal, 40° vertical
Module de réception infrarouge Vishay TSOP 4836 ( remplace 1836 )
Fréquence de détection: 36KHz +/- 3KHz
Alimentation : 5V
Consommation en courant: 5mA
Distance de détection max 10 m en ligne droite
Angle d'ouverture: 70° horizontal, 40° vertical
Module de réception infrarouge Kodenshi PIC12043S ( PIC = photo integrated circuit sensors )
Fréquence de détection: 37,9KHz +/- 3KHz
Alimentation : 5V
Consommation en courant: 5mA
Distance de détection max 20 m en ligne droite
Angle d'ouverture: 90° horizontal, 45° vertical
dans le même genre de boîtier : Waitrony PIC1018SCL ; PIC1023SMB
Module de réception infrarouge TV

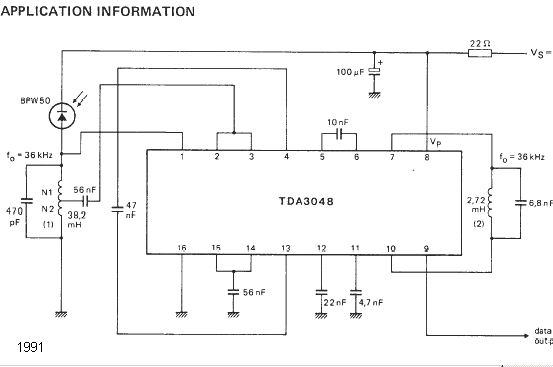

Les modules ont comme ancêtre ce genre de schéma :
