Au départ il se comporte comme deux diodes zéners montées en séries tête-bêche, mais il se désamorce comme un thyristor .Il ne devient conducteur qu’à partir d’une certaine tension positive ou négative : quelques volts. Si cette tension redescend, il reste conducteur, sauf si l’intensité devient trop faible, ce qui le re bloque.
La valeur d' un diac n' est pas indiqué dessus .
Le boîtier d’un diac ressemble à celui d’une diode mais le trait repère est situé au milieu. Plus rarement, c’est un boîtier plastique genre transistor mais avec deux pattes seulement, ne pas tenir compte de l’orientation du méplat de ce boîtier puisqu’un diac n’a pas de polarité.
Sous la forme de CMS :
Le fait d’intercaler un diac dans un
circuit gâchette de triac (ou de thyristor…) rend le seuil
de déclenchement plus franc et plus fidèle, surtout en fonction

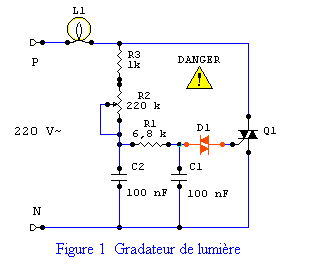

de la température du triac. Revenons au variateur de puissance
de la figure 1 : à partir d’une certaine
tension le condensateur se décharge brutalement dans le
diac par G et A1 mais il subsiste un courant faible venant de P1
; le diac reste conducteur mais le condensateur
ne peut se charger qu’à une tension très
faible. La tension secteur passe par zéro volt,
l’intensité venant de P1 devient nulle et le
diac se bloque. Puis, la tension secteur quitte zéro, le
condensateur peut donc se charger par P1 car le diac est
bloqué, et ainsi de suite.
