Les Thyristors

1.1.Descriptions

Le thyristor est un composant qui devient totalement conducteur, en courant continu, à la suite d'une impulsion électrique sur son électrode appelée "gâchette" ou "G".Non seulement cette conduction est franche et brutale mais elle est permanente même après cessation de ce courant de gâchette.

1.2.Symboles

 1.3.Unités ; Formules

Le thyristor est un élément unidirectionnel contrairement au triac qui est bidirectionnel , ce composant est assimilable à une diode commandé donc le courant passe dans un seul sens  de l' anode vers la cathode .La troisième électrode la gâchette permet de commander le déclenchement , d' ou le nom en anglais Silicon Controlled Rectifier   SCR .

Le thyristor est redresseur du fait de sa conduction dans un seul sens , et il s' apparente à une diode .
Il sert d' interrupteur , en appliquant un signal sur son électrode de contrôle G ( Gâchette ) il passe de l' état bloqué à l' état passant et peut ainsi remplacer un contacteur .
Le thyristor se comporte comme un amplificateur de puissance car le courant de commande de l' ordre du milliampère permet de commander le courant principal de plusieurs Ampères .

En alternatif le thyristor peut servir de régulateur , par exemple dans  un montage de type gradateur de lumière .

1.4.Valeurs

Types de brochages :

Extrait de docs techniques :

Quelques valeurs de thyristors :

1.5.Variantes

1.6. Utilisations

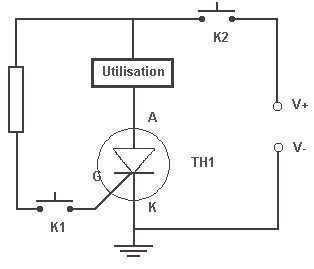

Après avoir examiné ce schéma je pense que vous comprendrez le fonctionnement du thyristor.
Un bref courant de gâchette par K1 laisse le thyristor conducteur. Seule une coupure par K2 le laissera isolant.
Voyons d'autres particularités intéressantes :
1) La tension A/K maximale peut atteindre des valeurs élevées, de 100 à 1200V selon les modèles. C'est donc un contacteur haute tension.
2) Le courant de gâchette "Ig" minimal pour déclencher la conduction A/K est de l'ordre de 10mA, parfois 1mA pour les modèles sensibles. Ce courant entre par "G" et sort par "K" vers la masse. Sa durée n'a aucune importance.
3) Le temps de réponse est très court (quelques nano secondes).
4) L'intensité de conduction Iak est également élevée, de 0.3 à 35A selon les modèles
5) Le thyristor ne peut revenir à l'état bloqué (isolant) que si l'intensité passante Iak tombe au dessous d'une valeur minimale. Ce seuil dit "courant d'arrêt" est de l'ordre de 2% de l'intensité maximale du modèle.


2.1.Composition

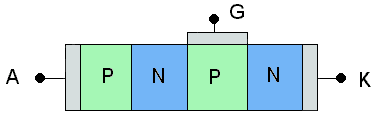

Le thyristor est un semi-conducteur composé de quatre couches de silicium comme le montre la figure ci dessus , les électrodes A pour Anode , G pour Gâchette et K pour Cathode sont disposées autour .

2.2.Formules +

3.1.Exercices

4.1.Programmes

5.1.Liens

Suite vers Diacs
